當前位置：首頁 » 非標定制切鋁設備 » 汽車新能源行業非標設備 » 伺服自動上料鋸SDY-Q260-HV（汽車保險絲）

: 伺服自動上料鋸SDY-Q260-HV（汽車保險絲）

用于汽車新能源保險絲鋸切設備SDY-Q260-HV，定制版伺服鋸切，具備自動上料系統；

全國服務熱線：181-1267-8018

一、設備配置參數

序號	項目	規格型號	品牌
1	設備型號	SDY-Q260-HV	雙德譽自主研發制造
2	配機鋸片	2501.332*72T	金剛石鋸片
3	PLC	16MT	國產
4	人機觸控界面	7寸	國產
5	24V控制電源	LRS-200-24V	臺灣明偉
6	低壓控制電器		法國施耐德
7	鋸切電機	4KW2850Pr/min	福安河馬
8	鋸切主軸		定制
9	滾珠絲桿	2510	臺灣TBI
10	方形導軌	25-C01	臺灣鼎翰
11	送料伺服系統	0.75KW	WSK
12	鋸切伺服系統	0.75KW	WSK
13	氣缸	SC63-400	臺灣亞德客
14	刀具潤滑系統	循環水	SDYCUTTER
15	安全操作系統		雙德譽自主研發

二、技術參數說明

1、設備基本參數

序號	名稱	說明	名稱	說明
1	輸入電源	380V/50Hz	設備型號	SDY-Q260-HV
2	電機轉速	2850Pr/min	送料精度	±0.1mm
3	電機功率	4KW	斷面垂直度	≤0.2/100mm
4	工作氣壓	0.6-0.8MPa	夾緊方式	氣動夾緊
5	主軸軸徑	32mm	鋸片直徑	260mm
6	冷卻裝置	循環水	進刀方式	橫向進刀
7	進給動力	伺服	主軸精度	0.005mm
8	進給速度	0-6m/min	循環模式	往復循環
11	重量	約1500KG	外形尺寸	以實際設計為準

2、保修件清單

序號	名稱	品牌	用途	數量
1	鋸切電機	國產	鋸片運行	1
2	伺服電機	WSK	送料	1
3	PLC	國產	控制總成	1
4	驅動器	WSK	馬達運行	1
5	絲桿	臺灣TBI	送料部件	1
6	導軌	臺灣鼎翰	設備運行部件	2
8	人機觸控界面	威倫	操作屏幕	1

3、易損件清單

序號	名稱	品牌	用途
1	切割鋸片	國產	鋸片運行
2	氣管接頭	國產	氣路接通

三、設備組成及特點優勢

鋸切主機，主要部件由機床床身、高速鋸切電機組、伺服進刀系統、電氣系統、冷卻系統等部分組成。

1、機床床身：床身主體由優質高強度特殊材料整體焊接而成，焊接后徑整體去應力回火處理。具有整體剛性好、強度高、耐沖擊、變形小的特點，能大大提高機床的整體剛性和機床鋸切穩定性

2、電機組：鋸切電機組采用高精度鋸切主軸+同步帶電機，具有傳動效率高、動力強、快速響應等優點，鋸切平穩噪聲低

3、伺服進刀系統：由伺服電機驅動精密絲杠帶動鋸切電機組到設定的位置，進刀伺服電機驅動精密絲杠帶動鋸切電機組進行橫向進給，將被夾壓的工件高精度快速切斷

5、帶有自動上料系統，只需要把材料放置在上料機構即可。節約人工，方便快捷。

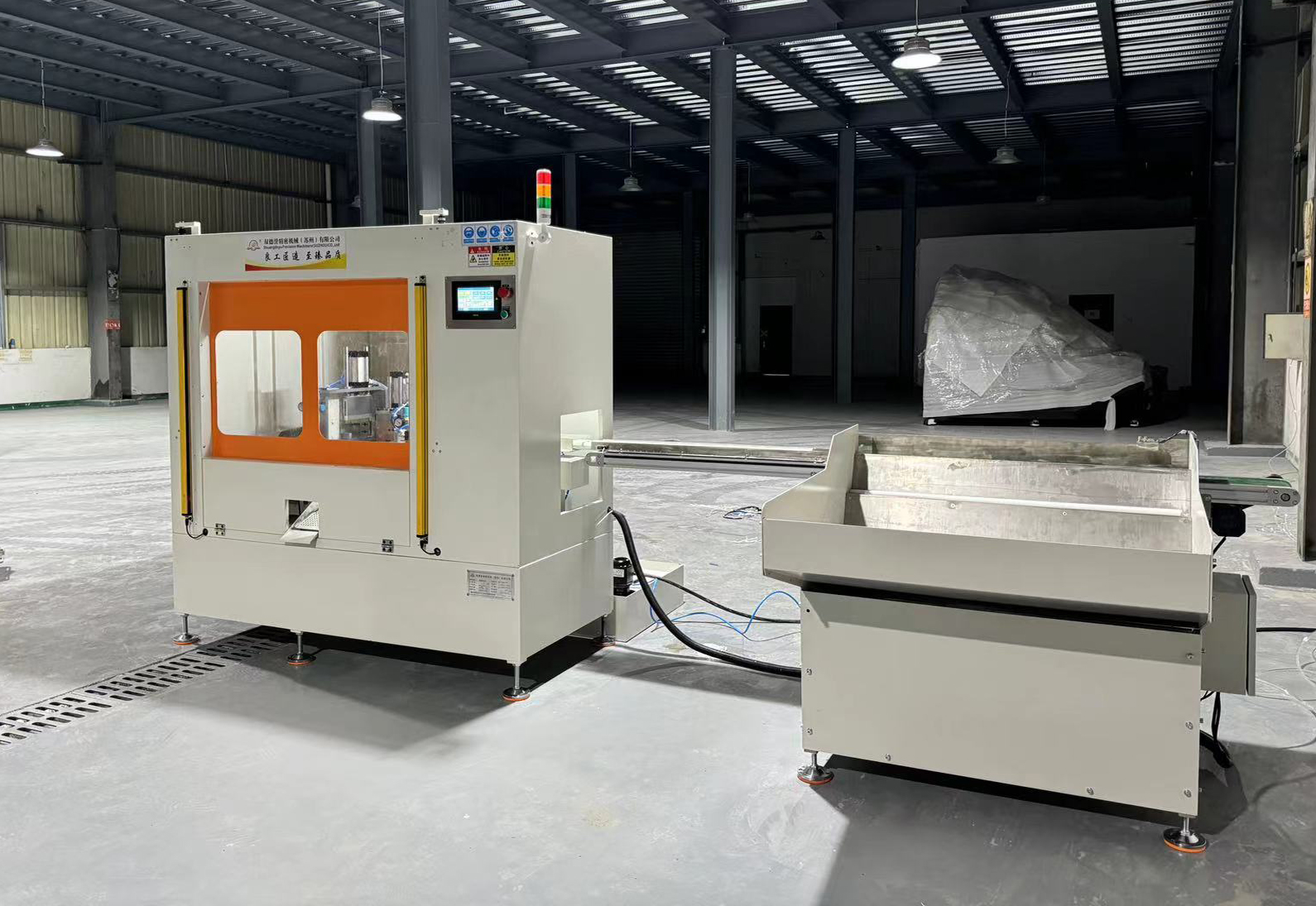

四、設備實物圖

伺服自動上料鋸SDY-Q260-HV（汽車保險絲）-1

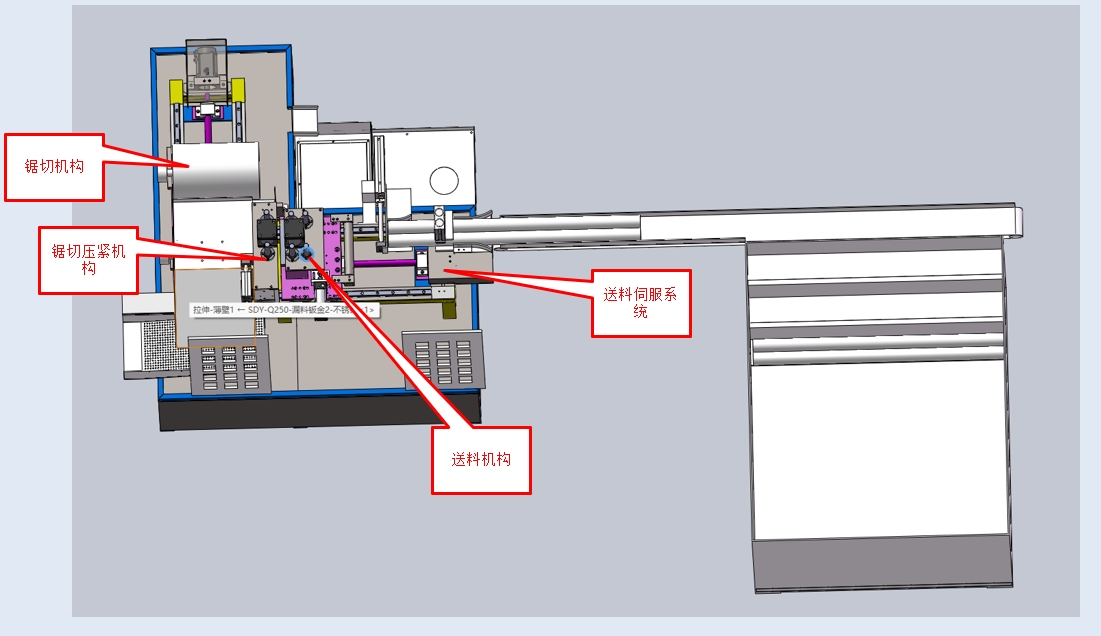

五、機械設計圖

伺服自動上料鋸SDY-Q260-HV（汽車保險絲）機械設計圖-1

六、鋸切工藝流程

•放置材料------•自動提升材料到輸送機------•輸送機將材料輸送到材料定位處------•送料機構確認材料將材料送到鋸切口------

•開始鋸切------•連續鋸切------•第一組材料鋸切快完時，第二組材料等待------•連續循環工作連續鋸切------•當沒有材料或者需

要停機時停機即可
