一、全自動送料角度鋸SDY-RS500設備配置參數

序號	項目	規格型號	品牌
1	設備型號	SDY-RS500-B	雙德譽自主研發制造
2	配機鋸片	5053.530*100T	金剛石鋸片
3	PLC		三菱
4	人機觸控界面	7寸	臺灣威倫
5	24V控制電源	LRS-100-24V	臺灣明偉
6	低壓控制電器		法國施耐德
7	鋸切主軸一體電機	5.5KW2850Pr/min	福安河馬
8	齒輪齒條		臺灣TBI
10	方形導軌	25-C01	臺灣TBI
11	X軸伺服系統	0.75KW	WSK
12	Z軸伺服系統	1.5KW	WSK
13	R軸伺服系統	0.75KW	WSK
14	氣缸		臺灣亞德客
15	刀具微量潤滑系統	0.03ml/次	SDYCUTTER
16	安全聯鎖系統		雙德譽自主研發
17	吸塵器	3KW	國產

二、技術參數說明

1、設備基本參數

序號	名稱	說明	名稱	說明
1	輸入電源	380V/50Hz	設備型號	SDY-RS600-B
2	電機轉速	2850Pr/min可變頻	絲杠精度	±0.05mm
3	電機功率	5.5KW	斷面垂直度	≤0.2/100mm
4	工作氣壓	0.6-0.8MPa	夾緊方式	氣動夾緊
5	主軸軸徑	30mm	鋸片直徑	600mm*3
6	冷卻裝置	微量潤滑	進刀方式	由下向上鋸切
7	進給動力	伺服	主軸精度	0.005mm
8	進給速度	0-6m/min	循環模式	自動往復循環
9	X軸行程范圍	4000±20mm	R軸工作臺	±25°≤±0.1°
10	Z軸行程范圍	300mm	外形尺寸	約550015501800

2、保修清單

序號	名稱	品牌	用途	數量
1	鋸切電機	福安河馬	鋸片運行	1
2	伺服電機	WSK	運動控制	3
3	PLC	三菱	控制總成	1
4	驅動器	WSK	馬達運行	3
5	導軌	臺灣鼎翰	設備運行部件	1套
6	人機觸控界面	威倫	操作屏幕	1

3、易損件清單

序號	名稱	品牌	用途
1	切割鋸片	國產	鋸片運行
2	切削油	雙德譽	鋸片潤滑
3	氣管接頭	國產	氣路接通
4	噴油嘴	國產	噴油

三、設備組成及特點

多角度高速圓鋸機，主要部件由機床床身、高速鋸切電機組、伺服(液壓）進刀系統、伺服定位系統、伺服轉角度系統、工件裝夾工裝、電氣系統、冷卻系統及鏈板排屑機等部分組成。

1、機床床身：床身主體由優質高強度特殊材料整體焊接而成，焊接后徑整體去應力回火處理。具有整體剛性好、強度高、耐沖擊、變形小的特點，能大大提高機床的整體剛性和機床鋸切穩定性。

2、電機組：鋸切電機組采用高精度一體式鋸切電機，具有傳動效率高、動力強、快速響應等優點，鋸切平穩噪聲低。

3、伺服進刀系統：由伺服電機驅動精密絲杠帶動鋸切電機組到設定的位置，伺服轉角度系統旋轉到設定角度，進刀伺服電機驅動精密絲杠帶動鋸切電機組進行垂直向上式強力進給，將被夾壓的工件高精度快速切斷。

4、伺服轉角度系統：采用交流伺服控制精密轉臺轉到角度，使定位的精度得到可靠保證。

5、電氣系統：由電器柜、觸摸屏、按紐、PLC、伺服電機、電機、接觸器、繼電器、熱交換器、開關和輔助元件等組成。機床可實現全過程數字化控制，原材料擺放工作臺后按啟動按鈕即可自動鋸切作業。自動化程度高，各種安全保護裝置能保證鋸切線全過程的安全平穩運轉。

6、冷卻系統：采用微量噴霧冷卻潤滑系統，本系統采用環保切削油進行精確計量的微量潤滑方式。精心設計的噴嘴向鋸齒噴涂高效切削油，以減少切削熱的產生，該噴頭同時向鋸片兩側面噴涂高效切削油，進行潤滑，既可以提高生產效率，降低生產成本，防止環境污染，同時還可以提高切口質量，延長鋸片使用壽命。

7、機械特性：自動送料，自動定位，自動轉角度，自動噴油，自動鋸切自動送料行程4000mm ，采用伺服馬達驅動精密齒輪齒條傳動，精確度高，采用NC控制器，PLC控制穩定性高，電器元件均采用知名品牌，主機夾具為1組上壓及2組側壓壓料；送料臺夾具為1組側壓壓料（或氣動夾爪機構），適合不規則材料鋸切及多支材料同時鋸切，加工過程設備會自動無料感應，當材料加工完成后設備自動停機，采用布袋式吸塵器，設計雙吸塵口吸屑，可吸取大部分廢屑設備有計數功能，方便統計數量。

四、設備設計圖

全自動角度鋸SDY-RS500

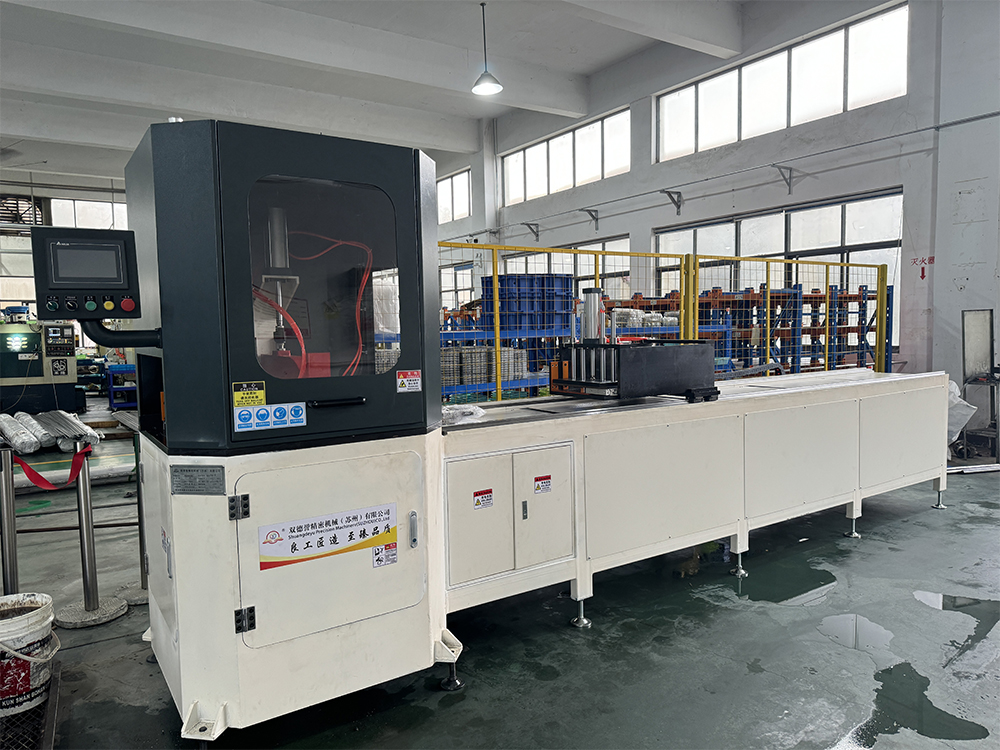

五、設備客戶現場圖

全自動角度鋸客戶現場圖

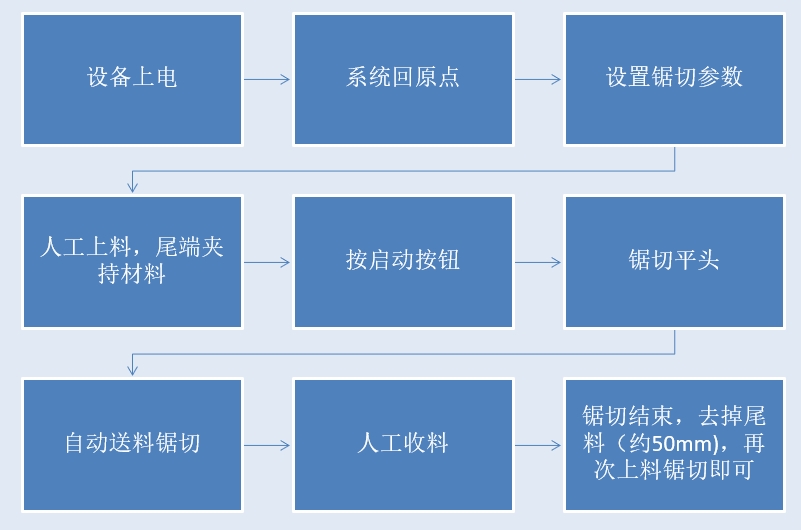

六、作業流程圖

角度鋸作業流程圖

七、設備在客戶現場切割視頻
