鋁圓棒自動上料鋸SDY-QFW355-SL
新一代圓棒自動上料無尾料鋸切CNC，實現無人化自動鋸切，智能化的操作系統，材料自動識別，自動上料，可自動去除第一刀平頭鋸切，和收集最后一刀的約20mm的料頭，最大程度提高生產效率，減少浪費，可連續不間斷工作，為企業節約人工，降低生產成本！
全國服務熱線：181-1267-8018
一、設備配置參數
|
序號 |
項目 |
規格型號 |
品牌 |
|
1 |
設備型號 |
SY-QFW355-SL |
雙德譽自主研發制造 |
|
2 |
配機鋸片 |
355*25.4*2.3*80T |
日本兼房合金鋸片 |
|
3 |
PLC |
3GA60MT |
三菱 |
|
4 |
人機觸控界面 |
10寸 |
威倫 |
|
5 |
24V控制電源 |
LRS-150-24V |
臺灣倫 |
|
6 |
低壓控制電器 |
|
法國施耐德/正泰 |
|
7 |
鋸切主軸一體電機 |
7.5KW2850Pr/min |
國產 |
|
8 |
變頻器 |
7.5KW |
國產/臺達 |
|
9 |
送料滾珠絲桿 |
2510 |
臺灣TBI |
|
10 |
送料方形導軌 |
25-C01 |
臺灣鼎翰 |
|
11 |
鋸切滾珠絲桿 |
2510 |
臺灣TBI |
|
12 |
鋸切方形導軌 |
25-C01 |
臺灣鼎翰 |
|
13 |
送料伺服系統 |
1.0KW |
臺達 |
|
14 |
鋸切伺服系統 |
1.0KW |
臺達 |
|
15 |
尾料處理伺服 |
750W |
臺達 |
|
16 |
刀具微量潤滑系統 |
0.03ml/次 |
SDYCUTTER |
|
17 |
圓棒自動上料機構 |
|
雙德譽自主研發制造 |
|
18 |
液壓站 |
1.5KW |
蘇州威嚴 |
二、技術參數說明
1、設備基本參數
|
序號 |
名稱 |
說明 |
名稱 |
說明 |
|
1 |
輸入電源 |
380V/50Hz |
設備型號 |
SDY-QFW355-SL |
|
2 |
電機轉速 |
2850Pr/min可變頻調速 |
送料精度 |
±0.05mm |
|
3 |
電機功率 |
7.5KW |
切割平面度 |
±0.05mm |
|
4 |
工作氣壓 |
0.6-0.8MPa |
切割垂直度 |
±0.05mm |
|
5 |
主軸軸徑 |
25.4mm |
鋸片直徑 |
355mm |
|
6 |
冷卻裝置 |
微量潤滑 |
進刀方式 |
橫向進刀 |
|
7 |
進給動力 |
伺服系統 |
主送料長度 |
15-500mm |
|
8 |
主送料有效單次行程 |
500mm |
輔送料長度 |
15-100mm |
|
9 |
輔送料有效行程 |
100mm |
自動上料機構 |
支持66圓棒單支 |
|
10 |
主軸精度 |
0.005mm |
循環模式 |
自動往復循環 |
|
11 |
進給速度 |
0-6m/min |
切割寬度 |
80mm |
|
12 |
尾料處理功能 |
具備 |
切割高度 |
120 mm以內 |
|
13 |
尾料剩余長度 |
理論30mm |
重量 |
約2500KG |
|
14 |
分離退刀功能 |
具備 |
外形尺寸 |
約3500*2000*1850 |
2、保修件清單
序號
名稱
品牌
用途
數量
1
鋸切電機
西門子
鋸片運行
1
2
伺服電機
WSK/臺達
送料
3
3
PLC
三菱
控制總成
1
4
驅動器
WSK/臺達
馬達運行
3
5
送料絲桿
臺灣TBI
送料部件
2
6
鋸切絲桿
臺灣TBI
送料部件
1
7
送料導軌
臺灣鼎翰
設備運行部件
4
8
鋸切推進導軌
臺灣鼎翰
鋸切推進部件
2
9
人機觸控界面
威倫
操作屏幕
1
3、易損件清單
序號
名稱
品牌
用途
1
切割鋸片
日本兼房
鋸片運行
2
切削油
雙德譽
鋸片潤滑
3
氣管接頭
國產
氣路接通
4
噴油嘴
國產
噴油
三、設備價格和優勢

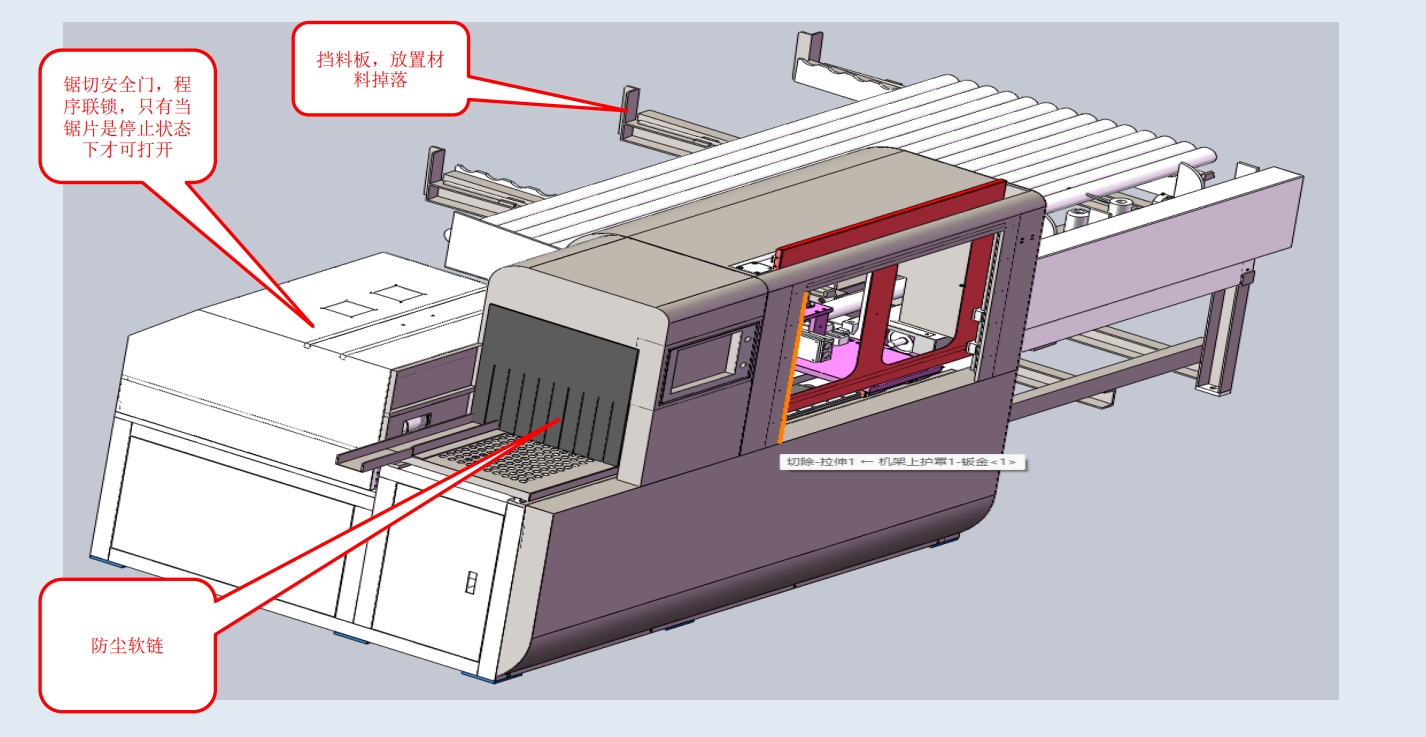

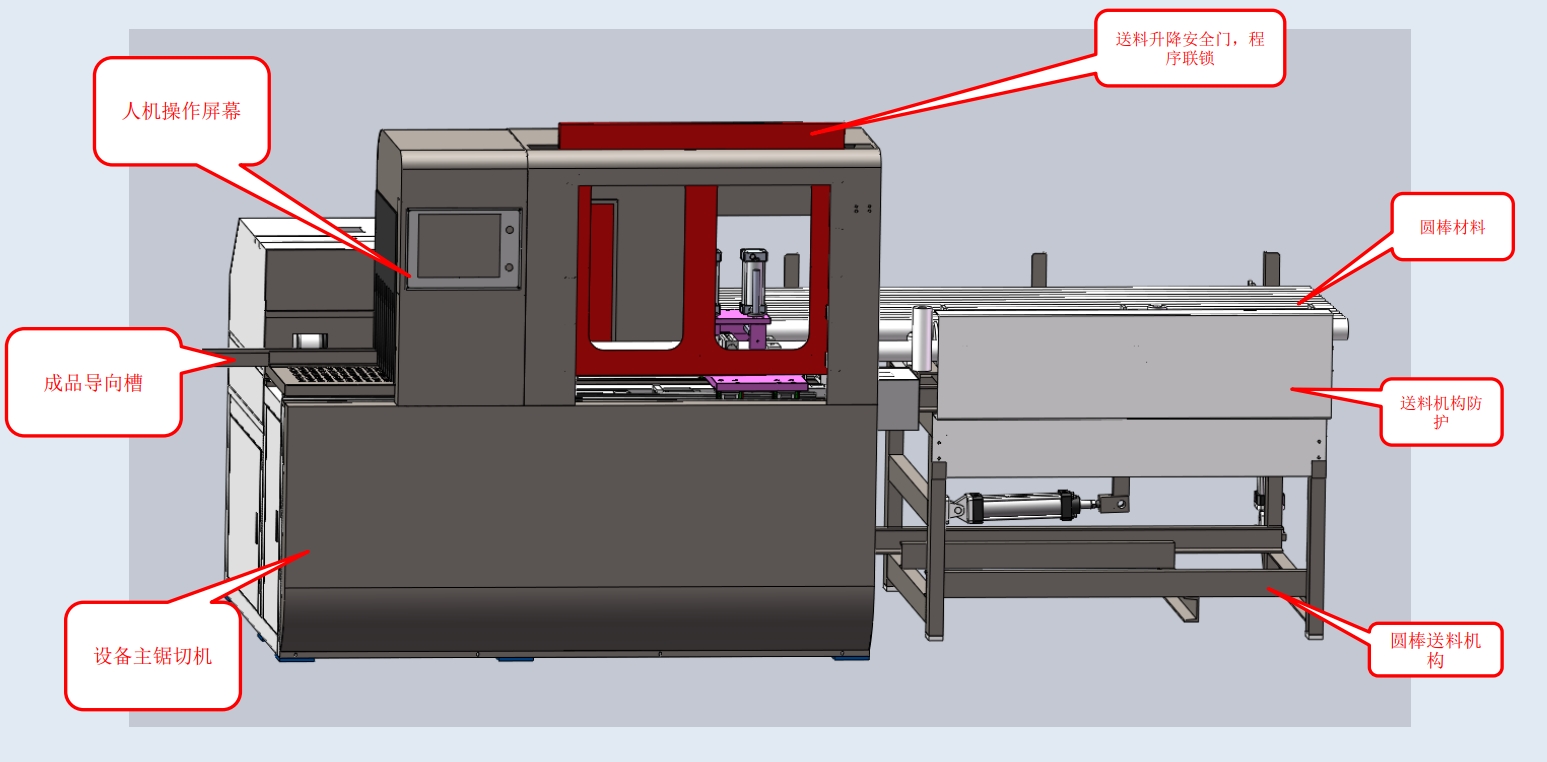

四、設備內部示意圖
五、設備在客戶現場切割視頻
-
-
